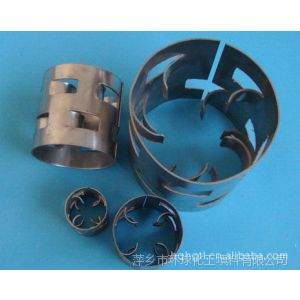

鲍尔环在拉西环上作大改进，虽然环外径也是等于高度，但环壁上开出两排带有内伸舌片的窗，每层窗孔有5个舌片。这种结构改善了气液分布，充分利用了环的内表面。与拉西环相比，处理量可大50%以上，而压降低一半;一般由金属，塑料或陶瓷做成。 塑料鲍尔环技术参数 名称
Name | 规格
Normal
mm | 直径x高度x壁厚
Diameter×Height×Thickness
mm | 比表面积
Surface area
m2/m3 | 空隙率
Void space
% | 堆重
Bulk density
kg/m3 | 堆积个数
No.elements
per/m3 | 干填料因子
Packing factor
m-1 | 塑料鲍尔环
Pall ring | Φ25 | 25×25×1.2 | 213 | 91 | 85 | 48300 | 285 | Φ38 | 38×38×1.4 | 151 | 91 | 82 | 15800 | 200 | Φ50 | 50×50×1.5 | 100 | 92 | 60 | 6300 | 130 | Φ76 | 76×76×2.6 | 72 | 92 | 62 | 1930 | 92 | 备注 | 表中堆重数据是按聚丙烯塑料计算的，其它塑料可由密度换算后计算。 产品制造、验收标准按行业标准HG/T21556.3-95 《聚丙烯鲍尔环填料》和HG/T21556.4-95《玻纤增强聚丙烯鲍尔环填料》执行。 |
金属鲍尔环技术参数 金属填料均是冲压成型。鲍尔环环壁上、下两层各开五个窗孔，上下窗孔位置相互交错。所冲舌片直接弯向环中心呈叶片状
金属鲍尔环
Pall ring | Φ25 | 25×25×0.5 | 219 | 95 | 393 | 51940 | 255 | Φ38 | 38×38×0.6 | 146 | 96 | 318 | 15180 | 165 | Φ50 | 50×50×0.8 | 109 | 96 | 314 | 6500 | 124 | Φ76 | 76×76×1.2 | 71 | 96 | 308 | 1830 | 80 | | 产品制造、验收标准按行业标准HG/T21556.2-95《不锈钢鲍尔环填料》执行。 |
陶瓷鲍尔环技术参数 陶瓷鲍尔环
Pall ring | Φ25 | 25×25×3 | 210 | 73 | 630 | 36000 | 540 | Φ38 | 38×38×4 | 140 | 75 | 590 | 12000 | 332 | Φ50 | 50×50×5 | 100 | 78 | 520 | 4900 | 210 | Φ76 | 76×76×9 | 70 | 80 | 470 | 1500 | 137 |
|
